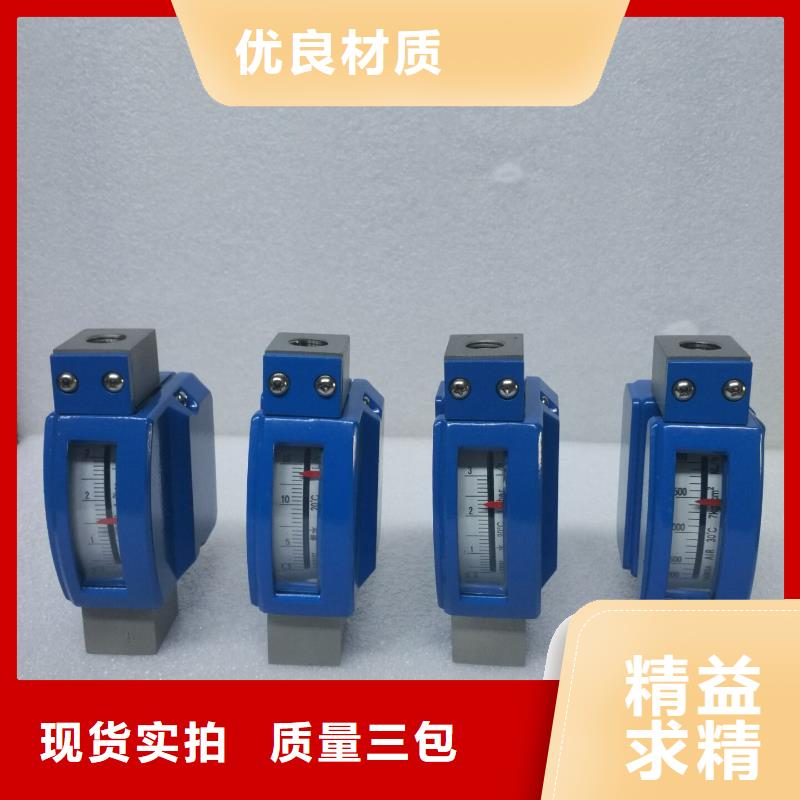

FDK 系列小流量金属管浮子流量计
一、概述
FDK 系列是小流量金属管浮子式流量测量仪表，可测量液体、气体或蒸汽，该仪表采用变面积 式测量原理，测量部件由一个锥形测量管和浮子组成，具有坚固、稳定和应用范围广的特点。连接方式有水平连接或垂直连接，亦可选配入口压力变化或出口压力变化的压力调节器（恒流阀），广泛应用于石油、 化工、化纤、钢铁、食品、轻工、制药等行业的小流量测量和过程控制。
FDK系列为现场指示型仪表，可选装一个或二个本安防爆型报警开关（需配备关联设备）；FDK37 系 列为电远传型仪表，输出 4～20mA 电流号（兼容 HART 通讯协议），同时采用 LED 光柱现场指示流量。
二、型号命名
FDK 32/37 水平连接 结构形式（介质流向） 34 垂直连接 /1 1/4”NPT 标准连接 结构形式（介质流向） /2 其它 /R0 304 接液材质 /R1 316L K1 带一上限报警点 附加功能 K2 带一下限报警点 K12 带一上限和一下限报警点 举例说明：FDK32/1/R0/K1 注：水平连接，接口1/4”NPT,材质304不锈钢，带一点上限报警
三、主要技术参数
1、 测量范围：水（20℃） 0.3～100L/h
空气（20℃ 101325Pa）5～3400L/h
2、量 程 比：10∶1
3、准确度等级：4.0,2.5
4、 工作压力：2.5MPa 或 6.4MPa， 13MPa
5、介质温度：—80～＋150℃， 250℃
6、环境温度：—25～＋65℃
7、连接方式：1/4″NPT 内螺纹，可选Φ6（Φ8）卡套连接或按用户要求 8、限位报警：1～2 个报警开关（可选，防爆等级 ExiaIICT3—T6）
9、电远传：电源电压：24(1±10%)V DC
输出号：(4～20)mA DC，二线制(兼容 HART 通讯协议) 负载电阻：≤500Ω (24V DC)
10、防护等级：IP65
四、测量范围
锥管编号 水（20℃ L/h） 空 气（20℃ 101325Pa L/h） 压力损失（kPa） K01 — 5～50 1.2 K02 0.3～3 10～100 1.4 K03 0.5～5 15～150 1.5 K04 1～10 40～400 1.8 K05 2.5～25 80～800 3.5 K06 4～40 125～1250 6.5 K07 6～60 200～2000 13 K08 8～80 250～2500 23.5 K09 10～100 340～3400 40
注：用于测量液体时，应保证工作压力不低于 2 倍 压损；用于测量气体时，应保证工作压力不低于 5 倍 压损，以使流量计稳定工作。
FDK 系列小流量金属管浮子流量计
一、概述
FDK 系列是小流量金属管浮子式流量测量仪表，可测量液体、气体或蒸汽，该仪表采用变面积 式测量原理，测量部件由一个锥形测量管和浮子组成，具有坚固、稳定和应用范围广的特点。连接方式有水平连接或垂直连接，亦可选配入口压力变化或出口压力变化的压力调节器（恒流阀），广泛应用于石油、 化工、化纤、钢铁、食品、轻工、制药等行业的小流量测量和过程控制。
FDK系列为现场指示型仪表，可选装一个或二个本安防爆型报警开关（需配备关联设备）；FDK37 系 列为电远传型仪表，输出 4～20mA 电流号（兼容 HART 通讯协议），同时采用 LED 光柱现场指示流量。
二、型号命名
FDK 32/37 水平连接 结构形式（介质流向） 34 垂直连接 /1 1/4”NPT 标准连接 结构形式（介质流向） /2 其它 /R0 304 接液材质 /R1 316L K1 带一上限报警点 附加功能 K2 带一下限报警点 K12 带一上限和一下限报警点 举例说明：FDK32/1/R0/K1 注：水平连接，接口1/4”NPT,材质304不锈钢，带一点上限报警
三、主要技术参数
1、 测量范围：水（20℃） 0.3～100L/h
空气（20℃ 101325Pa）5～3400L/h
2、量 程 比：10∶1
3、准确度等级：4.0,2.5
4、 工作压力：2.5MPa 或 6.4MPa， 13MPa
5、介质温度：—80～＋150℃， 250℃
6、环境温度：—25～＋65℃
7、连接方式：1/4″NPT 内螺纹，可选Φ6（Φ8）卡套连接或按用户要求 8、限位报警：1～2 个报警开关（可选，防爆等级 ExiaIICT3—T6）
9、电远传：电源电压：24(1±10%)V DC
输出号：(4～20)mA DC，二线制(兼容 HART 通讯协议) 负载电阻：≤500Ω (24V DC)
10、防护等级：IP65
四、测量范围
锥管编号 水（20℃ L/h） 空 气（20℃ 101325Pa L/h） 压力损失（kPa） K01 — 5～50 1.2 K02 0.3～3 10～100 1.4 K03 0.5～5 15～150 1.5 K04 1～10 40～400 1.8 K05 2.5～25 80～800 3.5 K06 4～40 125～1250 6.5 K07 6～60 200～2000 13 K08 8～80 250～2500 23.5 K09 10～100 340～3400 40
注：用于测量液体时，应保证工作压力不低于 2 倍 压损；用于测量气体时，应保证工作压力不低于 5 倍 压损，以使流量计稳定工作。
伍贺机电科技有限公司经营理念：以人为本、质量好、信誉为先经营目标： 绵阳红外探头交货准时、力求客户零投诉，以取得客户大限度的认可与信赖。
企业优势产品：站在客户角度从客户需求的各类 绵阳红外探头产品出发进行合理设计，可为客户量身定做出优质 绵阳红外探头产品；
销售：先进的销售理念，坚持真正薄利多销，把 绵阳红外探头行业的价格打下来；
服务：用心为客户提供完美的售后服务，使每一个客户都能真正感受到贴心与超值。
FDK 系列小流量金属管浮子流量计
一、概述
FDK 系列是小流量金属管浮子式流量测量仪表，可测量液体、气体或蒸汽，该仪表采用变面积 式测量原理，测量部件由一个锥形测量管和浮子组成，具有坚固、稳定和应用范围广的特点。连接方式有水平连接或垂直连接，亦可选配入口压力变化或出口压力变化的压力调节器（恒流阀），广泛应用于石油、 化工、化纤、钢铁、食品、轻工、制药等行业的小流量测量和过程控制。
FDK系列为现场指示型仪表，可选装一个或二个本安防爆型报警开关（需配备关联设备）；FDK37 系 列为电远传型仪表，输出 4～20mA 电流号（兼容 HART 通讯协议），同时采用 LED 光柱现场指示流量。
二、型号命名
FDK 32/37 水平连接 结构形式（介质流向） 34 垂直连接 /1 1/4”NPT 标准连接 结构形式（介质流向） /2 其它 /R0 304 接液材质 /R1 316L K1 带一上限报警点 附加功能 K2 带一下限报警点 K12 带一上限和一下限报警点 举例说明：FDK32/1/R0/K1 注：水平连接，接口1/4”NPT,材质304不锈钢，带一点上限报警
三、主要技术参数
1、 测量范围：水（20℃） 0.3～100L/h
空气（20℃ 101325Pa）5～3400L/h
2、量 程 比：10∶1
3、准确度等级：4.0,2.5
4、 工作压力：2.5MPa 或 6.4MPa， 13MPa
5、介质温度：—80～＋150℃， 250℃
6、环境温度：—25～＋65℃
7、连接方式：1/4″NPT 内螺纹，可选Φ6（Φ8）卡套连接或按用户要求 8、限位报警：1～2 个报警开关（可选，防爆等级 ExiaIICT3—T6）
9、电远传：电源电压：24(1±10%)V DC
输出号：(4～20)mA DC，二线制(兼容 HART 通讯协议) 负载电阻：≤500Ω (24V DC)
10、防护等级：IP65
四、测量范围
锥管编号 水（20℃ L/h） 空 气（20℃ 101325Pa L/h） 压力损失（kPa） K01 — 5～50 1.2 K02 0.3～3 10～100 1.4 K03 0.5～5 15～150 1.5 K04 1～10 40～400 1.8 K05 2.5～25 80～800 3.5 K06 4～40 125～1250 6.5 K07 6～60 200～2000 13 K08 8～80 250～2500 23.5 K09 10～100 340～3400 40
注：用于测量液体时，应保证工作压力不低于 2 倍 压损；用于测量气体时，应保证工作压力不低于 5 倍 压损，以使流量计稳定工作。
